キャブレター取り付けアダプター

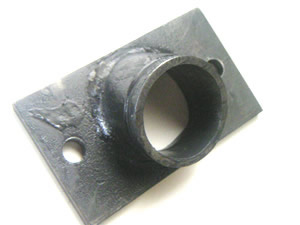

こちらはＰＷＫ３５を取り付ける為に造って頂いたアダプターです。
シリンダー合わせ面は吸気ポートと同じ形に削って使います。
これって実は鉄なんです。今思えばアルミの方が良かったと思います。

キャブ取り付け面は２０°の傾斜その面に垂直に３５φの穴を開けます。
マニホールドはＳＲ５００の負圧取り出し口があるのを使用
パワーフィルターはフィルターが長いとフレームに当たるので、
ＲＣ１９００（だったかな？）という,フィルターが５０ミリ位のを使ってます。
この設計だとニュートラルスイッチに当たるか？当たらんか？
という位なのでボルト取り付け穴を少し下にずらして高さを稼ぐと良いかも？？
（結局、僕のは着きませんでした・・・。）加工先→ＯＵＴＬＩＮＥさん
判りにくい説明ですが造り始めると「ここの事か。」となると思います。

PWM３８の場合、口径４０φで穴をあけるのですが４０φで貫通すると
ポート形状より大きな穴が開くので、表面から１ミリほど４０φで掘り
後はポート形状に合わせてルーターでガリガリやります。

初号機です。
雑誌の写真から分度器でシリンダーの傾きを測り、鉄工所にて造って貰いました。
角度２５°ニュートラルスイッチは問題なく着きます。
っがノーマル燃料コックだと着きません。　ピンゲルでも厳しいです・・・。
それに傾きが間違っていたようです。（ドウシヨウモナイ）
