ポートタイミングを計る

思うところが有り、排気ポートタイミングを測ってみました。
用意する物 ・ダイアルゲージ ・円分度器 ・猜疑心

ステップ1

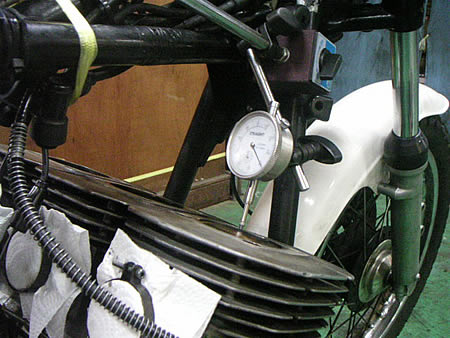

ダイアルゲージ

まずダイアルゲージにて上死点を探ります。
上死点付近になると0.01mmダイアルゲージでは針が変に動きますが
どうにかして見つけ出します。

ステップ2

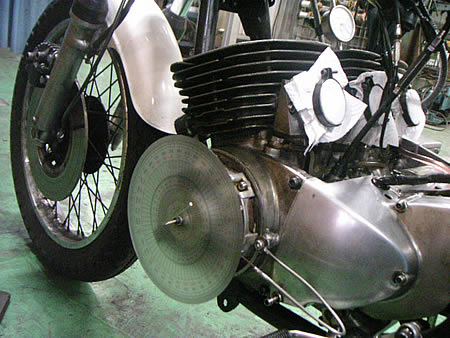

円分度器

上死点を円分度器で角度に直し、ポートの開き始めまでクランクを回転させます。
今回は排気ポートのみです。
そうして各気筒を調べると、ナント!!気筒間で3度違うことが判明!!
これは許せません!
という感じで疑いながら測るのも楽しいですよ♪
(因みにガスケット潰れ分は考慮していません。)
