油圧クラッチ装着手順１

取り付け手順

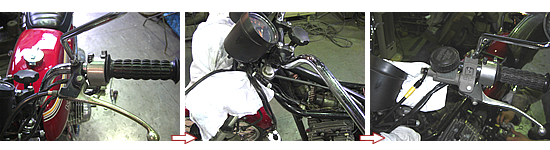

�@まずクラッチマスターを取り付け、※ホースの取り回しに気を付け
レリーズを仮組みして置く。　フルードはまだ入れません。

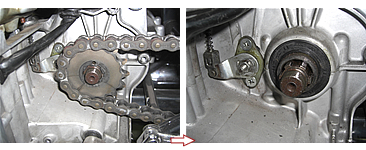

�Aスプロケットを外し、純正レリーズを外します。

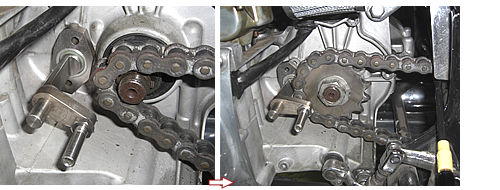

�B取り付けるブラケットのセンターシャフトと下部のカラーを組んでエンジン側に
嵌めてから、スプロケットを元に組みなおし規定トルクで締める。

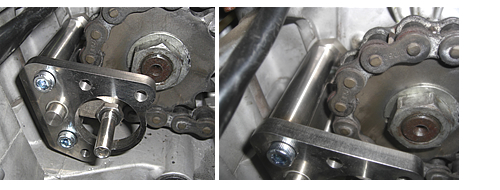

�C取り付けるブラケットの上部（プレート状）を組み込む。
ボルトの本締めはまだ行わない。

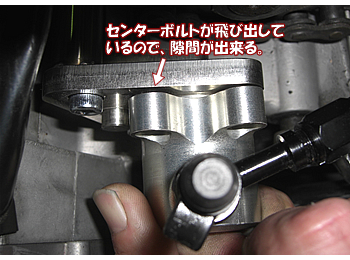

�Dレリーズ本体をブラケットに取り付け、手で押し当て、ピストンの戻りを確認する。

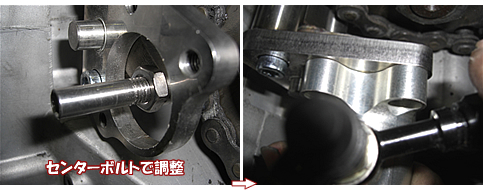

写真のようにピストンの戻り以上センターボルトが出ている場合は
ロックナットを緩め調節をして確認する。
