装着手順２

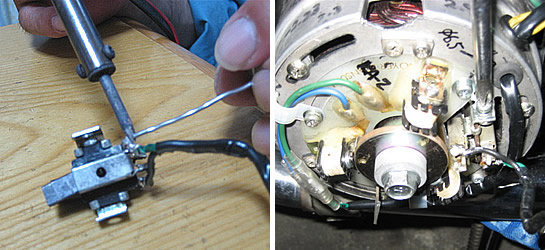

�Hブラシのハンダ付けを行いプレートに固定して下さい。
（ハンダ付けの際は黒、グリーンを間違えない用に）

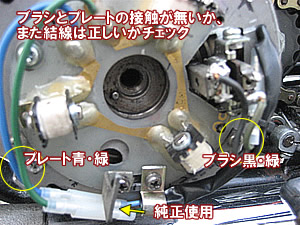

�I プレートとの接触
ローターの上にブラシが接触
（上に乗っているか？） 確認する

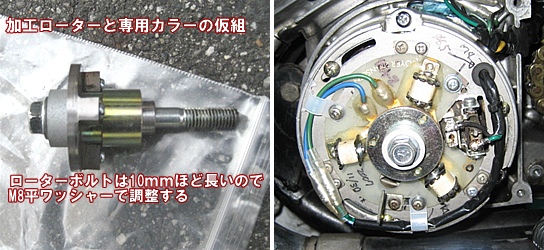

�Jローターを取り付けます　ローターの凹部に専用カラーと加工ローターの凹を入れ、
回転させながらノックピンを入れはめ込んで下さい
（専用カラーを忘れると芯ズレが起こり破損の恐れ有り）

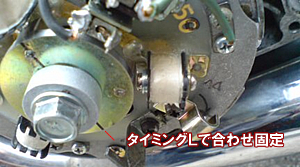

�K取り外したプレート（ポイント用）の Ｌ，Ｒ，Ｃでタイミングを合わせ
プレートを取付け。Ｌタイミングで合わせて下さい。これにより今までの点火タイミングで合います

�Lバッテリーを取り付け、クランキングを
行いプラグの火が飛んでいるか
チェックしてください。

�Mプラグに火が飛んでいないようであれば結線ミスなどがありますので
もう一度始めからチェックを行いやり直してください

�Nエンジン始動後、テスターで電圧を確認してください
13.0Ｖ〜13.5Ｖであればブラシの取付けはＯＫです
（それ以前にレギュレターレクチャーファイアーのチェックを行ってください）
