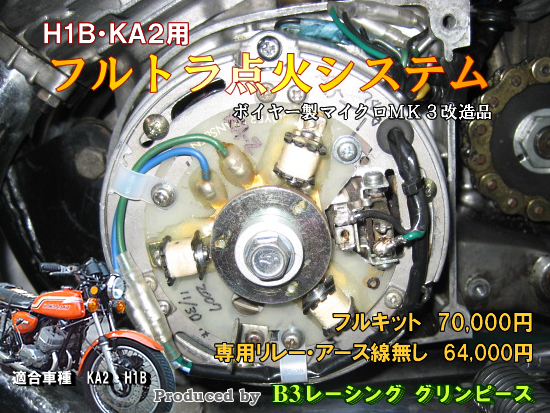

H1B KA2用フルトラ点火システム（ボイヤー社改造品）

造ったきっかけは、

ポイント点火によるポイントカムの高回転時に失火する。

ポイントのジャンピング。ポイントのバネが踊る。

190km/h位(約8500回転ぐらい)からの、のびが悪い。

始動性が悪い。Ｂ8HＳでもいまいちであった。

ノーマルで200km/hを出したい。

ポイントカムなどその他アッセンブリー純正パーツが入手困難なため。

そんなこともあり、
アッセンブリー（磁気ローター、ピックアップコイル、モジュール）がキットになった
ボイヤー社製マイクロＭＫ3システムをＨ1Ｂ・ＫＡ2に装着出来るように改造しました。

キット内容: ボイヤー製マイクロＭＫ３システム（ＫＨ250・400用）の加工品

専用プレート・別回路リレーＳＥＴ・専用アース

フルキット　70,000円

※別回路リレーＳＥＴ・専用アース無しの場合　64,000円

加工内容: 取り付けの為専用プレートの製作（レーザー切断、特殊曲げ加工）後、
ブラシ取り付け部のすり合わせをし、プレートとローターとの
クリアランス確保（2.5ｍｍ）
ローターの外形と内径の旋盤加工・取り付けの為のカラー・
ピックアップコイルプレートの加工（ブラシ取り付けの為の切断加工）
テストプレートを含め２０枚ほど作成いたしました。

昨年の１１月末に取り付け現在3052km走行いたしましたが
これと言ったトラブルは今のとこありません。

製作者マニュアル　・・・製作者（B3レーシンググリンピース氏）からの説明

メーカーマニュアル　・・・ボイヤー社説明書より抜粋

配線図　・・・ボイヤー社配線図より抜粋

装着手順：エンジン編　1＞2　・・・装着手順の説明　気をつけて作業してください。

装着手順：車体編　・・・車体への取り付け
