ＭＦＢ式 THREE BAR ＣＤＩとは　　特別講師：ＭＦＢ氏

ＭＦＢ式Ｈ２用ＣＤＩの説明

1970年代のH２はすでに３０年選手・・・
エンジンはO/HできてもCDIユニットはなかなかO/Hが難しい・・・
エンジン同様、常に動作し、数百Vという電圧がかかる部品が３０年前と
同じ性能を保っているわけがありません。
仮に新品のCDIでも、部品の劣化は考えられます。

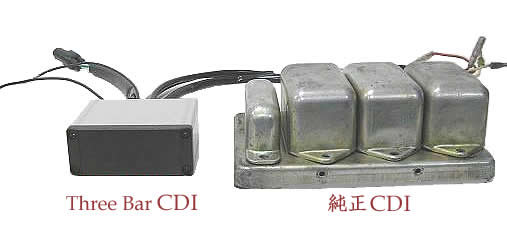

当方が作成したCDIユニットは、基本回路はH2純正CDIを踏襲し、
現在手に入らない部品は現行品に置き換えてあります。
また、サイリスタ・点火用コンデンサ(CDIユニットで最も重要な部品)は
『点火装置用』を使用しています。

※CDIユニットは高電圧を使うため、一般的な部品で同耐圧の物をそろえると、
　どうしても部品が大きくなってしまいます。(高耐圧の部品は耐電流値も高いため)
　CDIの場合、電圧は高いですが、電流は比較的少なく、
　しかも一瞬しか流れないので、専用の部品を作るメーカが存在します。
※専用部品を使用することでコンパクト形状を実現しました。
※純正同様埋め込みすることで、耐震耐水性を確保しています。
※コンデンサ容量の最適化を図り、電圧を向上させました。

1. 放電時間が長い＝電圧が低い
2. 電圧が高い＝放電時間が短い

当方のCDIは上記の『２』を採用しました。別項に説明しますが、
CDIの放電時間は別の点火装置と比べると雲泥の差があり、CDIで放電時間を
延ばそうとするのはCDIの利点『電圧が高い』を殺しかねません。
よって、MFB式CDIは電圧を優先しました。
『性能は、CDI点火らしいCDI！』

ＭＦＢ氏が唱えるＣＤＩ点火の魅力とは→

取り付けに関してですが、MFB式CDIはボルトオンにて接続可能です。
3極コネクタも純正品と同じ物を使用し、コネクタを交換することなく接続ができます。
また、CDIも小型に作ってありますので見えない場所に取り付ければ、
オリジナル度も維持できます。

　例：純正CDIを無配線のまま残し、MFB式CDIとすることで、見た目はオリジナル。
　例：故障したときのために、常時MFB式CDIを持っていく。
　例：軽量化のために重い純正を外し、MFB式CDIにする。

※ 配線はボルトオンですが、本体○端子付リード線をフレームアースさせてください。
